Så fungerar en luft/vattenvärmepump
En luft/vattenvärmepump tar värme ur uteluften och skickar den till husets radiatorer, golvvärme och varmvatten. Det sker i en sluten kylkrets med fyra steg, och elen går till kompressorn och fläkten.
Så går kylkretsen runt i fyra steg
Processen börjar i utedelen, där en fläkt suger in uteluft genom pumpen.
Steg 1. Köldmediet tar upp värme från luften i förångaren och blir gas.
Steg 2. Kompressorn ökar trycket, och då stiger också temperaturen.
Steg 3. I kondensorn går värmen över till husets värmesystem, och köldmediet blir vätska igen.
Steg 4. Expansionsventilen sänker trycket, och temperaturen faller. Sedan kan köldmediet hämta ny värme i förångaren och börja om.
Elen behövs för att flytta värmen, bland annat till kompressorn och fläkten. Vad det blir på elräkningen tar guiden om pumpens elförbrukning upp.

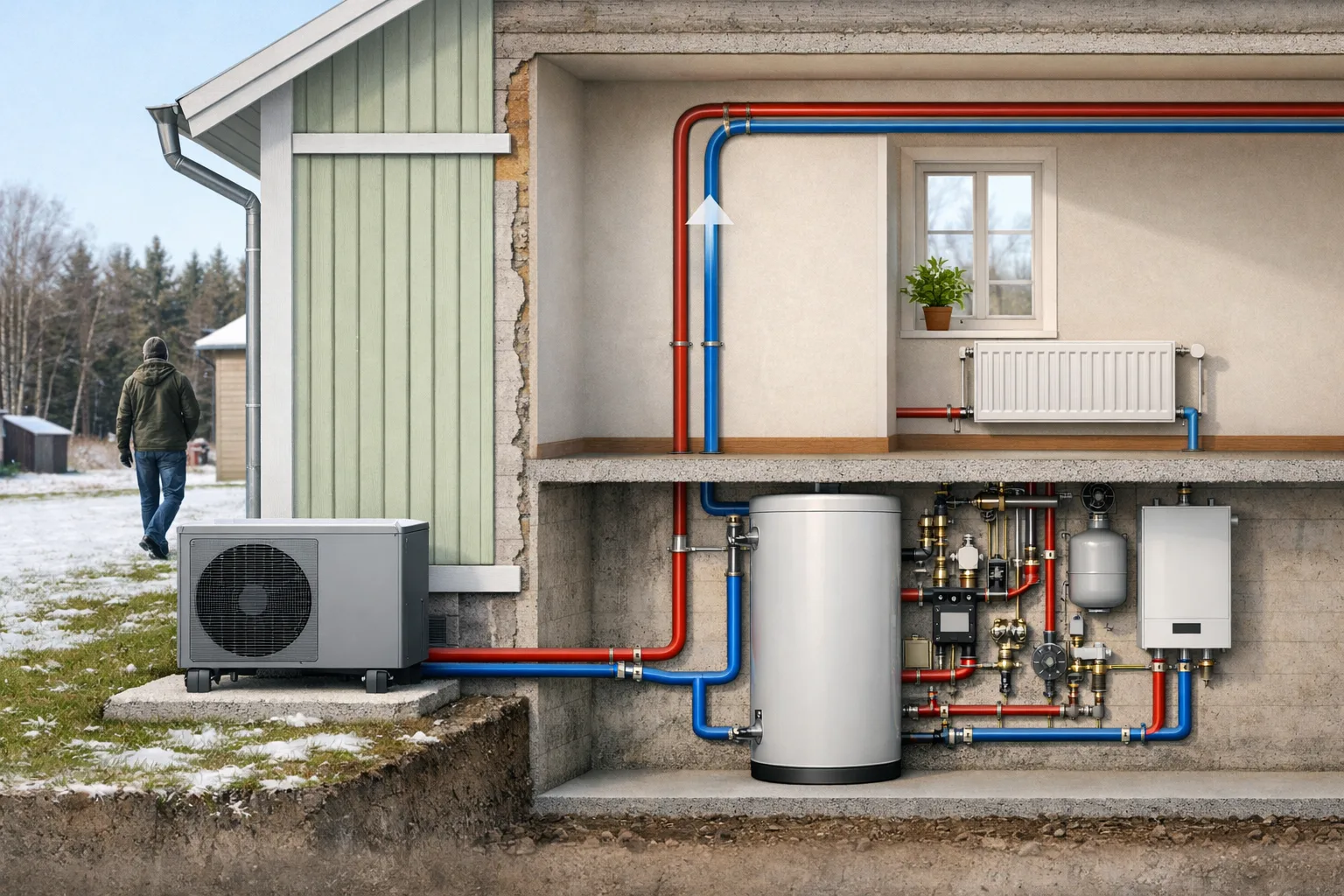

Utedel, innedel och värmesystem
En luft/vattenpump har vanligtvis två delar: en utedel och en inomhusmodul. Du behöver ett vattenburet system för att använda den, alltså radiatorer eller golvvärme, och den kan också värma tappvarmvattnet.
I paketen hos Klimatime ingår utedel, inomhusdel och varmvattenberedare. KlimaTime Mellan-Villa 12 kW 300 l kostar 85 900 kr och har en beredare på 300 l. Pumpen ger 12,1 kW vid 35 °C, och vattnet ut till huset kan hålla upp till 65 °C. Har du ett mindre hus räcker KlimaTime Lilla-Villa 8 kW 200 l för 69 900 kr, som ger 8,3 kW vid 35 °C och har en beredare på 200 l. KlimaTime Stora-Villa 16 kW 300 l kostar 89 900 kr, ger 16 kW vid 35 °C och har SCOP 4,62.
COP säger hur effektiv pumpen är vid en viss driftpunkt. SCOP gäller en hel säsong och räknar med att temperaturen varierar. SCOP är därför det tal som säger mest om ett helt år. Mellan-Villa har SCOP 4,81 vid 35 °C. Fler detaljer finns i guiden om SCOP och COP.
Golvvärmens lägre vattentemperatur kan göra pumpen effektivare än radiatorernas högre. Pumpen sänker kostnaden för uppvärmningen, men huset behöver lika mycket energi som förut.
Så fungerar pumpen när det är kallt
När det blir kallare ute är värmen svårare för pumpen att ta, samtidigt som huset behöver mer. Därför kan en elpatron ta över de kallaste timmarna. Att bygga kompressorn för årets högsta behov kan ge en onödigt hög investering.
CTC anger att deras EcoAir 700M ger värme och varmvatten ned till −25 °C. Det visar var pumpen kan arbeta, inte att den levererar full effekt där.
Därför bildas frost och vatten
Utedelen kyler luften, och då kondenserar fukt som kan frysa till frost eller is när det är kallt. Den automatiska avfrostningen tar bort isen så att luftflödet och värmeupptagningen kommer tillbaka.
Smältvattnet måste kunna rinna bort, så att det inte bygger is under utedelen eller gör entrén hal. Avfrostning är alltså normalt. Is som bygger på sig under utedelen vecka efter vecka är ett avledningsproblem. Mer om det i guiden om is och avfrostning.
Vatten ute i systemet kräver frostskydd
Hydrosplit och monoblock med vatten till utedelen behöver ett frostskydd som fungerar även vid ström- eller driftavbrott. Fråga installatören vilken typ ditt paket är och hur frostskyddet klarar ett strömavbrott.
Kylkretsen ska du aldrig laga själv. Kompressorhaveri och läckande förångare kräver särskild kylteknisk kompetens.
När värmen inte räcker
Läs av pumpens driftvärden ungefär en gång i månaden, så märker du tidigt om besparingen minskar eller uteblir.
Är ett element varmt nedtill men kallt upptill kan det behöva luftas. Efter luftningen följer du upp systemtrycket. Rätt tryck beror främst på husets höjd, så det finns inget bar-tal som gäller alla hus.
Enkel uppföljning och service
Smutsigt systemvatten kan försämra värmeväxlaren och skada cirkulationspumparna, och då sjunker verkningsgraden.
Mitsubishi Electric anger för Ecodan att filtret ska rengöras en gång i halvåret. Pumpen ska vara avstängd under rengöringen, och efteråt kan du behöva följa upp trycket eftersom det kommer in luft och lite vatten tappas ur. Märket föreslår också att du kontrollerar utedelens fria luftflöde på våren och hösten vid plusgrader, och att en tekniker servar pumpen vartannat eller vart tredje år. Det är Mitsubishis råd för Ecodan, så läs manualen för ditt eget märke.
Plats för luft, vatten och service
Utedelens fläkt behöver fri yta så att luften inte går i rundgång, och IVT avråder därför från att bygga in utedelen. Marken under ska vara stabil och plan så att utedelen inte lutar.
Är källaren låg kan en separat varmvattentank lösa det. Då blir innedelen mindre, och du kan välja tankens höjd eller ha den liggande. Tanken måste ändå passa paketet du väljer. Jämför paketen i jämförelsen av värmepumpar, eller se alla guider om luft/vattenvärme.
Paket med utedel, innedel och beredare
Alla tre är kompletta paket. Installation kan du köpa till hos Klimatime.
-
Bäst för mindre hus
KlimaTime Lilla-Villa 8 kW
8,3 kW vid 35 °C och 200 l beredare. Framledning upp till 65 °C.
69 900 kr KlimatimeSe dagspris hos KlimatimeAnnonslänk
-
Bäst för hus som behöver runt 12 kW
KlimaTime Mellan-Villa 12 kW
12,1 kW vid 35 °C, SCOP 4,81 och 300 l beredare. 16 000 kr över Lilla-Villa 8 kW.
85 900 kr KlimatimeSe dagspris hos KlimatimeAnnonslänk
-
Bäst för större värmebehov
KlimaTime Stora-Villa 16 kW
16 kW vid 35 °C, SCOP 4,62 och 300 l beredare. 4 000 kr över Mellan-Villa.
89 900 kr KlimatimeSe dagspris hos KlimatimeAnnonslänk
Vanliga frågor om hur en luft/vattenvärmepump fungerar
Hur fungerar en luft/vattenvärmepump?
Köldmediet tar värme ur uteluften, kompressorn höjer trycket och temperaturen, och värmen går över till husets vatten. Sedan sänker en expansionsventil trycket och kretsen börjar om.
Är det normalt med is och vatten under utedelen?
Frost och automatisk avfrostning hör till driften. Smältvattnet ska dock ledas bort så att det inte bygger is under utedelen eller gör entrén hal.
Hur ofta ska en luft/vattenvärmepump servas?
Mitsubishi Electric rekommenderar professionell service vartannat eller vart tredje år för Ecodan, och filterrengöring en gång i halvåret. Andra märken kan ha andra intervall.
