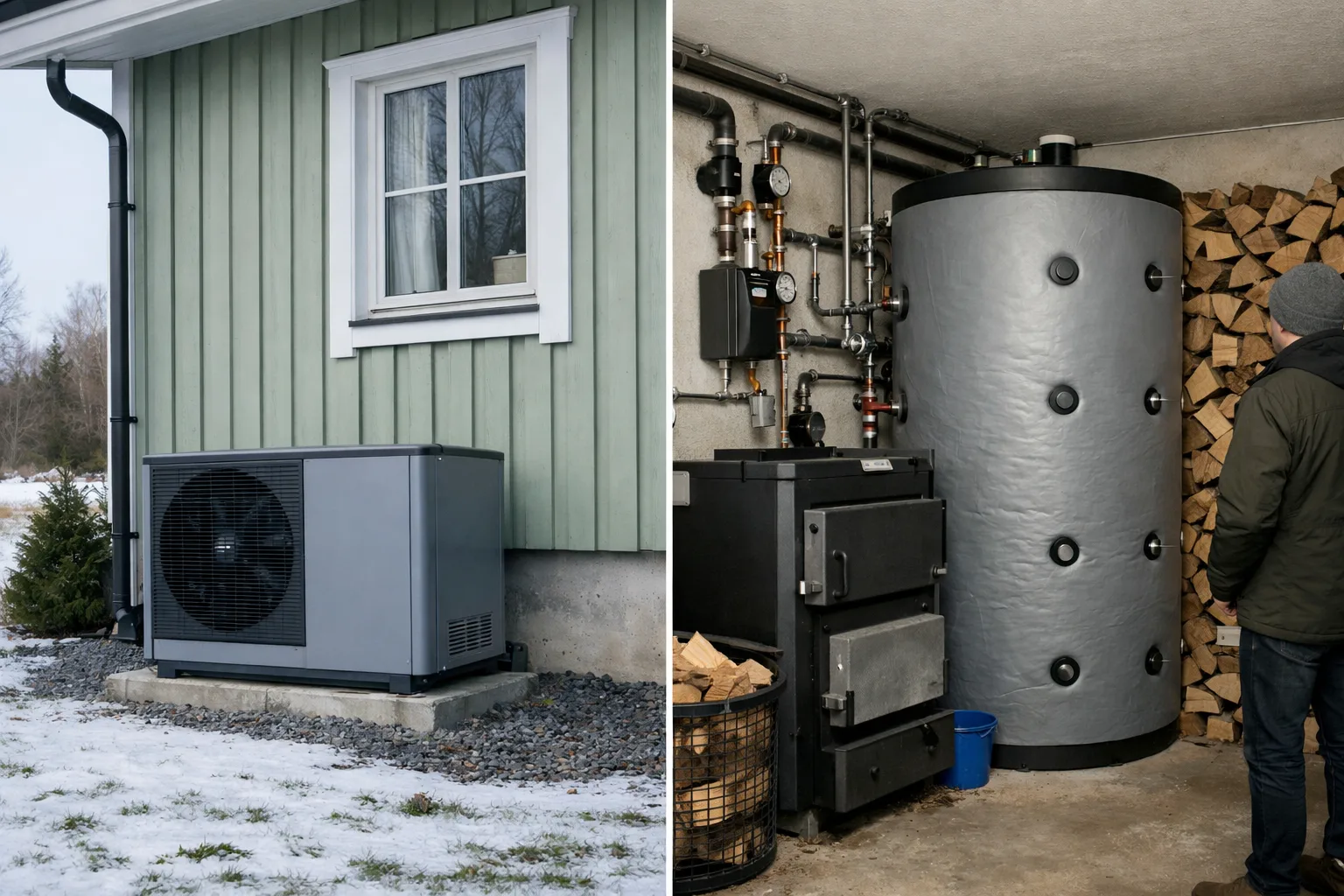

Ackumulatortank och vedpanna med luft/vattenvärmepump

Vad gör en ackumulatortank?

Tanken sitter mellan värmepumpen och husets värmesystem. Den kan ge ifrån sig lagrad värme även när pumpen står still. I en skiktningstank ligger det varma vattnet överst och det kalla underst.

Extra vattenvolym kan också ge färre kompressorstarter, eftersom värmen lagras mellan det pumpen producerar och det huset använder.

Behöver du volymtank, flerfunktionstank eller varmvattenberedare?

De tre gör olika saker, och literantalet säger inte vilken du har framför dig. Effectas egna serier visar skillnaden:

BVU på 100, 200 eller 300 liter är volymtankar i rostfritt stål. CTC:s VT-serie ökar också systemvolymen och jämnar ut flödet. En volymtank löser flödet, men den ersätter inte ett vedlager.

Store-IQ på 500, 750 eller 1 000 liter är en flerfunktionstank. Den kan ansluta två eller flera värmekällor. Det är den typen du letar efter om pannan ska vara kvar.

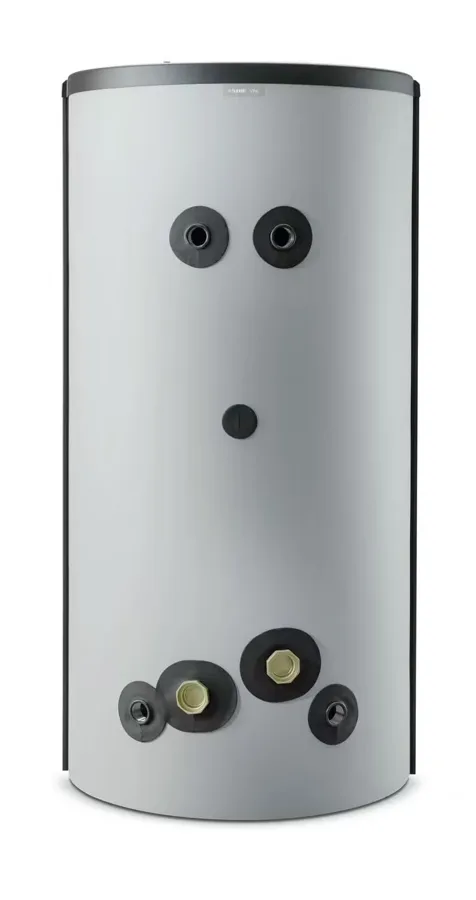

BVP på 200 eller 300 liter är i stället varmvattenberedare för värmepumpsdrift. Tappvarmvatten och värmevatten ska hållas åtskilda, med värmeväxlare eller färskvattenmodul.

Måste du köpa en större tank för att pumpen ska fungera?

Inte automatiskt. Golvvärmens massa kan fungera som värmelager och göra en extra tank onödig i ett väl planerat system. En för stor tank kan dessutom öka värmeförlusterna, även när den är isolerad.

Det finns ett undantag. Stänger termostaterna och ställdonen i golvvärmen slingorna kan vattenvolymen för avfrostning bli för liten. Blir flödet för litet kan värmen inte lämna pumpen, och då kan den få högtrycksfel. Då är extra volym värd pengarna. Hur golvvärme och radiatorer påverkar valet går vi igenom i guiden om golvvärme och radiatorer.

Vad kan gå fel när vedvärmen blir het?

VVS-Forum beskriver ett fall med en vedtank på 3 000 liter. Ständig cirkulation förstörde skiktningen, och efter vedeldning löste högtrycksventilen ut så att värmepumpen behövde återställas. Det är ett enskilt fall och säger inget om hur vanliga felen är.

Lärdomen är att tank, pump och panna ska planeras som ett system. En laddningskrets med pump och ventil för över värmen mellan pumpen och tanken. En shunt styr temperaturen från tanken till huset, och golvvärme behöver lägre temperatur än radiatorer. Ökar tanken vattenmängden måste expansionskärlet dimensioneras för den.

Får tanken plats?

Mät rummet innan du bestämmer storlek. Store-IQ 500 är 1 790 mm hög med 870 mm isolerad diameter. Store-IQ 750 är 1 950 mm hög med 960 mm isolerad diameter. Store-IQ 1 000 är 1 970 mm hög med 1 110 mm isolerad diameter.

Alla tre har ett maximalt arbetstryck på 3 bar, och värmepumpen ansluts med DN32. Siffrorna gäller just de tankarna. De är ingen regel för hur stor din tank ska vara.

Ska du dimensionera pumpen först, börja i guiden om hur stor pump du behöver.

Vad ska offerten innehålla?

Be att alla offerter räknar samma sak: tankens funktion, laddningskrets, shunt, styrning, expansion och eldning av pannan. Då jämför du upplägg och inte bara pris.

Byter du ut en gammal panna eller tank ska kalkylen också täcka demontering och bortforsling. Elprisstyrningen i Store-IQ hör ihop med Effectas Hub-IQ och Air-IQ. Den följer inte med en tank av ett annat märke. Vad som ingår i ett färdigt värmepaket hittar du under vad värmepaketet innehåller.
